Castillos en construcción: qué son, para qué sirven y cómo se hacen

Los castillos en construcción son elementos estructurales colocados de forma vertical  que se compone de acero de refuerzo y concreto. Se utilizan como refuerzo en los muros para confinar y absorber los esfuerzos laterales. Asimismo, trabajan en conjunto con las trabes y las dalas para repartir mejor las cargas y los esfuerzos de toda la construcción.

Si estás por implementar este sistema constructivo en tu edificación, sin duda alguna este blog te puede interesar, dado que aquí te explicaremos cuáles son las funciones del castillo, materiales que lo conforman, sus partes y los tipos que existen para que puedas implementarlo adecuadamente en tu proyecto.

¿Qué es un castillo en construcción?

En construcción cuando hablamos de castillos nos referimos a elementos estructurales verticales compuestos por varillas corrugadas de acero y concreto (hormigón armado).

Con un grosor estándar de aproximadamente 20 cm, los castillos en construcción son elementos esenciales para una variedad de estructuras: residenciales, comerciales e industriales. Estos elementos refuerzan muros y trabajan en conjunto con dalas y trabes para distribuir de manera eficiente las cargas de toda la edificación.

¿Qué función tiene un castillo en construcción?

La función principal de los castillos de hormigón armado es actuar como refuerzo complementario dentro de los muros, confinándolos y ayudándolos a absorber los esfuerzos laterales que se generan en la estructura, por ejemplo, aquellos provocados por un sismo.

A diferencia de las columnas, que son elementos de carga principal capaces de soportar grandes fuerzas de compresión, los castillos son elementos secundarios o complementarios. Estos últimos sirven para rigidizar y confinar un espacio, mientras que la columna es un elemento estructural principal de carga en la que la compresión es mucho mayor, por ello necesita más área de acero y concreto.

¿Cómo se hace un castillo en construcción?

Un castillo se conforma con varillas corrugadas de acero colocadas en forma vertical y sujetas con cuadrados de acero, estribos que se amarran con alambre recocido para evitar que se muevan de su lugar. Posteriormente se integra el encofrado que es la construcción de una estructura de madera alrededor de los castillos con la finalidad de contener el colado, el vaciado del cemento y el hormigón. Este encofrado se remueve cuando el concreto ya está fraguado.

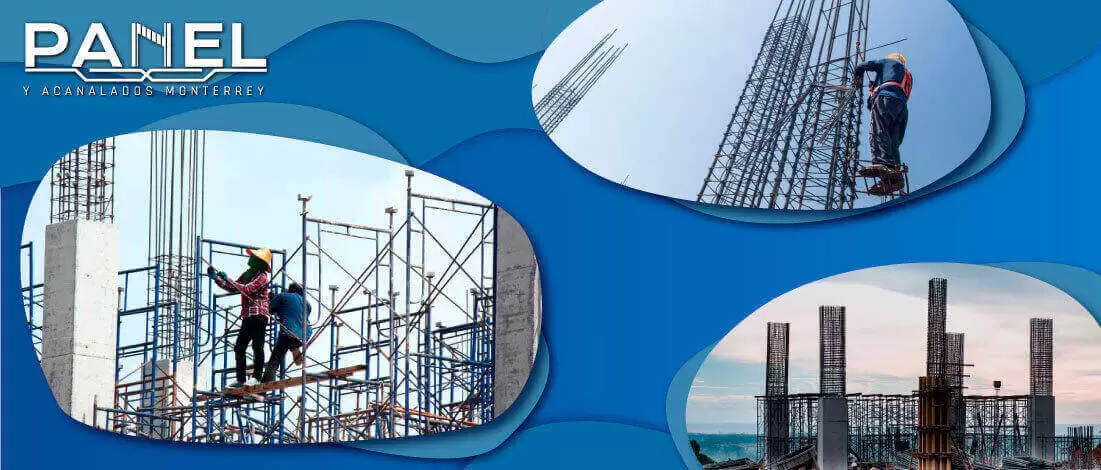

Materiales para hacer un castillo en construcción

• Dobladora de varilla.

• Martillo.

• Ganchos.

• Clavos.

• Sierra o serrucho.

• Madera para encofrado o cimbra.

• Concreto armado.

• Varillas.

• Alambre recocido.

• Alambrón para estribos

Convencionalmente los castillos se arman con tres o cuatro varillas de 3/8.  En caso de que se utilice como apoyo de trabes o de columnas superiores, se debe aumentar sus dimensiones y el diámetro de las varillas, así como las características y el número de estribos. En zonas sísmicas no se recomienda implementar castillos con tres varillas.

Proceso de armado paso a paso

1. Corta y prepara las varillas

Corta cuatro varillas de 3/8″ a la medida requerida. Para ello debes considerar la altura del muro más 20 cm en la parte inferior para el anclaje al contrafuerte, y 40 cm en la parte superior para el amarre con las cadenas superiores.

2. Arma la estructura con los estribos

Coloca los estribos a lo largo de las cuatro varillas dejando separaciones de 20 centímetros, y utiliza alambre recocido para crear los amarres que mantengan todo en su lugar y den algo de flexibilidad al castillo.

3. Ancla la armadura a la cimentación

Los castillos deben ir anclados en su base a la contratrabe o contracimiento; este anclaje se hace con varillas dobladas en forma de escuadra. En la parte superior, deja los 40 cm de acero sobresaliendo para amarre con la dala de remate.

4. Coloca la cimbra

Asegúrate de que la disposición de los bloques o ladrillos de los muros tenga forma dentada para garantizar una unión firme con el castillo. Coloca las tablas en ambos lados del muro de manera vertical. Puedes asegurarlas pasando alambrón por pequeños orificios en las juntas del muro.

5. Vierte el concreto

Vierte el concreto desde la parte superior. Con una varilla empuja hacia abajo la mezcla para que esta última cubra la totalidad del espacio. Llevar a cabo esta acción evita que se formen bolsas de aire que podrían debilitar el elemento.

6. Retira la cimbra

Una vez que el concreto haya fraguado puedes retirar la madera. Generalmente esto ocurre después de tres días, aunque el concreto alcanza su resistencia máxima a los 28 días.

¿Cuánto mide un castillo de construcción?

Los castillos de construcción se componen de varillas longitudinales grado 60 de 3/8 y por estribos lisos de un 1/4 o de 0.15 cm. Se ubican en las esquinas de los muros, a los costados de vanos considerables, se colocan a una distancia de 3 o 4 metros en tramos largos y se unen a las dalas perpendicularmente y a la cimentación.

Cabe mencionar que se dejan de 25 a 30 cm de acero en los castillos, por arriba del muro, esto para poder amarrar el acero al de la losa o al de los cerramientos.

Tipos de castillos en construcción

En lo que respecta a los tipos de castillos construcción que existen y que puedes aprovechar en tus próximos proyectos son:

Castillos ahogados

Este tipo de castillo cuenta con menos volumen de concreto al presentarse la intersección de dos muros, por lo cual es conveniente colocar cuatro varillas distribuidas en los huecos y ligadas entre sí por grapas de alambrón en cada hilada, en cantidad suficiente para que liguen las varillas verticales entre sí.

Castillos prefabricados

Se trata de un tipo de castillo que se conforma por una estructura electrosoldada y formada de varillas de acero de alta resistencia. Resulta ser una gran opción de construcción ya que requiere de poca mano de obra, permite de manera sencilla, rápida y económica asegurar los refuerzos de los muros.

¿Cada cuánto se colocan castillos en un muro?

La ubicación de los castillos depende de las especificaciones de cada obra. Sin embargo, entre los criterios generales que se aplican en la construcción habitacional se encuentra el de colocarlos en las cuatro esquinas de cada habitación y en los costados de vanos importantes (puertas y ventanas), puntos que concentran mayor esfuerzo en el muro.

Asimismo, los castillos se colocan en distancias no mayores de 3 metros entre sí en tramos largos de muro, ya que una distancia mayor disminuye su capacidad de brindar soporte lateral. En algunos proyectos, dependiendo de las cargas y la altura del muro, el espaciado puede extenderse hasta 4 o 5 m, pero siempre bajo la aprobación de un especialista.

¿Qué varilla se usa para castillos?

En la construcción de este tipo de estructuras se utiliza comúnmente varilla corrugada de 3/8″ grado 60, la cual ofrece el equilibrio adecuado entre resistencia y flexibilidad. No obstante, los castillos requieren también de elementos como alambrón para la creación de los estribos y alambre recocido para los amarres.

Es importante subrayar, sin embargo, que si el castillo se utilizará como apoyo de trabes o columnas superiores se deben aumentar sus dimensiones y el diámetro de las varillas, así como el número de estribos.

En zonas sísmicas no se recomienda implementar castillos con tres varillas. En esos contextos, lo más seguro es consultar con un ingeniero estructural que determine las especificaciones adecuadas para tu proyecto.
