La zapata corrida es uno de los sistemas de cimentación superficial más utilizados en viviendas, bardas perimetrales y estructuras donde los muros reciben cargas continuas. Su función principal es distribuir el peso de la construcción sobre una mayor superficie del terreno para reducir esfuerzos y evitar asentamientos que puedan afectar la estabilidad de la obra.
A diferencia de una zapata aislada, que trabaja como apoyo independiente para columnas puntuales, la zapata corrida se desarrolla de manera longitudinal siguiendo el recorrido de un muro o una línea estructural.
Para seleccionar correctamente este sistema es necesario considerar factores como el tipo de suelo, capacidad portante, cargas de la estructura, profundidad de desplante y condiciones del proyecto.
¿Qué es una zapata corrida?
Una zapata corrida es un elemento estructural de concreto armado que se coloca debajo de muros de carga o elementos estructurales continuos. Está formada generalmente por una base de concreto reforzado con acero que transmite las cargas hacia el terreno.
Su geometría alargada permite que la carga del muro se distribuya de manera uniforme a lo largo de toda la cimentación.
Este tipo de cimentación pertenece al grupo de cimentaciones superficiales, ya que trabaja cerca de la superficie del terreno cuando las condiciones del suelo permiten soportar las cargas de la construcción.
Características de las zapatas corridas
Una de las características principales de la zapata corrida es su forma en “T” invertida con una sección base que puede ser rectangular, escalonada o estrecha en forma de cono. Además, se elaboran a partir de concreto armado con acero corrugado, lo que permite soportar mayores esfuerzos y aumentar la durabilidad de la cimentación.

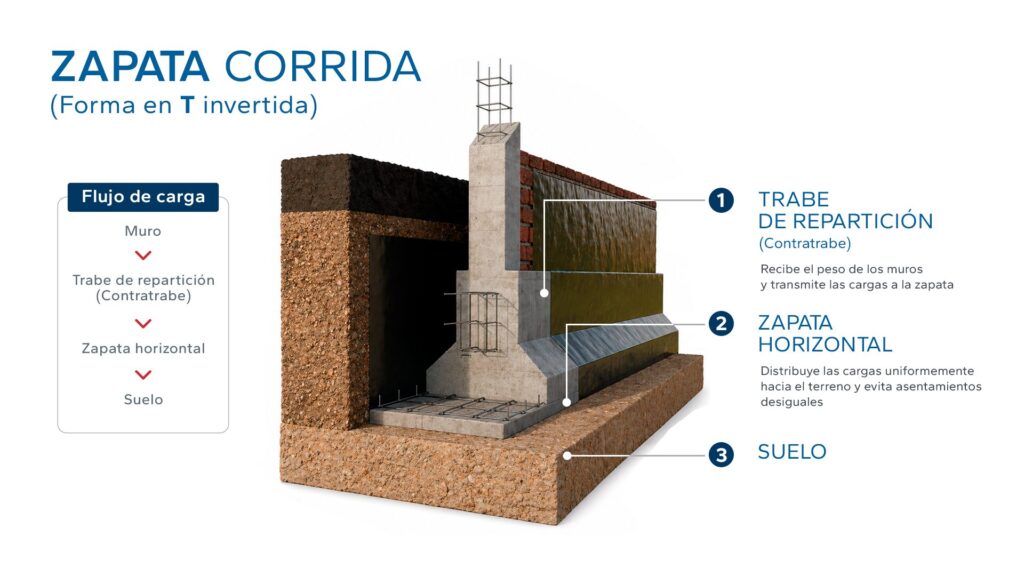

Partes principales de una zapata corrida
Este elemento se compone principalmente de dos partes: la zapata horizontal y la trabe de repartición, que en conjunto le dan su característica forma de T invertida. La zapata horizontal corresponde a la losa inferior, encargada de distribuir uniformemente las cargas hacia el terreno, lo cual evita asentamientos desiguales.
Por su parte, la trabe de repartición o contratrabe, es el elemento superior que recibe directamente el peso de los muros y transmite esos esfuerzos a la zapata, garantizando la estabilidad estructural del conjunto.
1. Base de concreto
Es la parte inferior que tiene contacto directo con el terreno. Su función es repartir la carga sobre un área mayor.
2. Acero de refuerzo
Las varillas colocadas dentro del concreto proporcionan resistencia ante esfuerzos de tensión y flexión.
3. Muro o elemento soportado
Sobre la zapata se construyen normalmente:
- Muros de block.
- Muros de tabique.
- Muros de concreto.
- Bardas perimetrales.
4. Plantilla de concreto
En muchos proyectos se coloca una capa de concreto pobre debajo de la zapata para generar una superficie limpia y nivelada antes del armado.
Profundidad de una zapata corrida
Para muros de carga, las zapatas corridas deben colocarse a una profundidad mínima de 1 metro. No obstante, la profundidad exacta dependerá de la naturaleza del terreno y de las condiciones ambientales del lugar. A continuación, se detallan los principales factores que influyen en la profundidad a la que debe colocarse este tipo de cimentación:
1. Tipo de suelo
- En suelos arcillosos, donde la humedad provoca expansiones y contracciones, la zapata debe colocarse más profunda, alrededor de 1.2 metros, para evitar asentamientos.
- En suelos arenosos que drenan bien, pero son menos cohesivos, la profundidad habitual se sitúa entre 0.9 y 1.2 metros, buscando una zona compacta y con buena capacidad portante.
- En suelos rocosos o muy firmes, la profundidad puede reducirse a 0.6 – 1 metro, ya que el material natural ofrece gran resistencia y estabilidad desde niveles superficiales.
2. Clima y condiciones ambientales
Las condiciones climáticas también influyen significativamente. En regiones con ciclos de congelación y deshielo, las zapatas deben colocarse por debajo del nivel de helada para evitar que el movimiento del terreno afecte la cimentación. En estos casos, se recomienda una profundidad mínima de 1.2 metros.
Dimensiones de una zapata corrida
Las medidas de una zapata corrida se determinan según la carga que debe soportar y la capacidad portante del suelo. No existen medidas fijas, ya que cada obra presenta condiciones estructurales y geotécnicas distintas.
Primero se analizan las cargas del muro, las losas y las sobrecargas de uso para conocer el peso total que llegará a la zapata. Luego, mediante ensayos del terreno, se evalúa su resistencia y compresibilidad. Con esta información se calcula el área necesaria para que la presión transmitida al suelo no supere los límites admisibles, evitando asentamientos y garantizando estabilidad.
| Tipo de construcción | Ancho aproximado | Altura aproximada |
|---|---|---|
| Barda ligera | 40 – 60 cm | 20 – 30 cm |
| Vivienda de 1 nivel | 60 – 80 cm | 30 – 40 cm |
| Vivienda de 2 niveles | 80 – 120 cm | 40 – 60 cm |
Estos valores son referencias constructivas; el dimensionamiento definitivo debe realizarse mediante un análisis estructural considerando las condiciones específicas del terreno.
En México, los criterios de diseño pueden variar según la entidad federativa y reglamentos locales, además de considerar normas técnicas complementarias aplicables al proyecto.
Tipos de zapatas corridas
Las zapatas corridas pueden clasificarse según su posición y la forma en que transmiten las cargas al terreno. Aunque todas comparten el mismo principio —distribuir el peso de los muros de manera continua—, su diseño varía dependiendo de su ubicación y el tipo de esfuerzo que deben resistir. En construcción se reconocen principalmente dos tipos de zapatas corridas:
Zapata corrida central:
Se utiliza para muros de carga ubicados en el centro de la edificación, donde las cargas se distribuyen de forma simétrica hacia ambos lados. Su forma típica es una “T” invertida, con una base rectangular o ligeramente escalonada que garantiza un reparto uniforme del peso sobre el terreno. Sus características principales son las siguientes:
- La carga (del muro o la fila de pilares) se aplica centrada sobre la zapata.
- Tienen un diseño simétrico, lo que facilita una distribución eficiente y homogénea de las tensiones sobre el terreno.
Zapata corrida de lindero:
Se diseña para muros o pilares que se ubican en el perímetro de la edificación, es decir, en las zonas que colindan directamente con el terreno vecino. En estos casos, las cargas suelen ser excéntricas o descentradas, permitiendo una distribución controlada de las cargas sin comprometer la estabilidad del terreno contiguo. En resumen, este tipo de zapata se distingue por lo siguiente:
- Se utiliza cuando el muro o la línea de pilares está cerca del límite de la propiedad y no es posible centrar la cimentación.
- La carga se aplica de manera excéntrica, lo que genera momentos flectores que deben ser compensados en el diseño previo a su construcción.
Beneficios de la zapata corrida
Además de su función estructural, la zapata corrida ofrece múltiples ventajas que la convierten en una de las cimentaciones más utilizadas para todo tipo de edificación. En seguida, se detallan los principales beneficios que ofrece este elemento constructivo:
1. Economía
La zapata corrida representa una solución rentable en comparación con otros sistemas de cimentación. Su forma lineal y continua permite un uso eficiente del concreto y del acero de refuerzo, reduciendo desperdicios y tiempos de ejecución. Es ideal para obras pequeñas o medianas que buscan un equilibrio entre costo y desempeño estructural.
2. Versatilidad
Su adaptabilidad la convierte en una opción práctica para distintos tipos de terreno y estructuras. Puede emplearse tanto en muros interiores como en perimetrales, ajustando su diseño a la carga y al tipo de suelo. Además, admite distintos tipos de armado de zapata corrida, lo que la hace compatible con una amplia variedad de proyectos constructivos.
3. Ejecución ligera
La simplicidad constructiva de la zapata corrida facilita su ejecución con recursos y técnicas básicas. Requiere una excavación moderada y un encofrado sencillo, lo que permite avanzar rápidamente en obra sin comprometer la calidad. Su colocación se optimiza con el uso de acero cortado y doblado a medida, agilizando el montaje.
4. Practicidad y accesibilidad
A diferencia de otros tipos de cimentación, la zapata corrida no demanda el empleo de tubería especializada o perfiles estructurales. Su ejecución puede realizarse con equipos convencionales, lo que reduce costos indirectos. El refuerzo con varilla corrugada o malla facilita una instalación práctica y segura en cualquier entorno.
5. Poca excavación y bajo consumo de concreto
La construcción de esa zapata permite una excavación mínima y un consumo moderado de materiales. Esto se traduce en menores tiempos de obra y en un impacto ambiental reducido. Gracias a su refuerzo estructural, logra una excelente capacidad portante con volúmenes controlados de hormigón, optimizando recursos sin sacrificar resistencia.
¿Cuándo se debe usar una zapata corrida?
El uso de la zapata corrida es conveniente en obras en las que se busca optimizar materiales y reducir costos sin comprometer la estabilidad estructural. Su diseño lineal, además, distribuye las cargas de manera uniforme a lo largo de toda la cimentación, lo que la hace adecuada para diferentes construcciones de todo tipo de envergadura, como es el caso de los siguientes proyectos:
- Edificaciones con cargas ligeras a moderadas
- Suelos con buena capacidad de carga
- Terrenos con asentamientos controlados
- Cimentaciones de muros de carga
- Construcciones lineales o perimetrales
- Proyectos que buscan reducir costos y tiempos de obra
¿Cómo calcular una zapata corrida?
Calcular una zapata corrida implica definir no solo sus dimensiones, sino también su resistencia estructural, asegurando que soporte las cargas de la edificación durante toda su vida útil. El proceso parte del análisis de cargas que transmiten los muros o columnas y de la capacidad portante del suelo, con base en un estudio geotécnico.
Con esta información se determina el área necesaria para que la presión sobre el terreno no exceda los límites admisibles. Además, se consideran la resistencia del concreto, la calidad del acero de refuerzo y la distribución del armado, factores que permiten evitar fisuras y garantizar la estabilidad de la estructura. El acero cumple un papel esencial, absorbiendo los esfuerzos de tracción y aportando rigidez al conjunto.
Diferencia entre una zapata corrida y zapata aislada
Existen dos tipos de zapatas más conocidas dentro de la construcción: la zapata corrida y aislada. Aunque ambas son cimentaciones superficiales, cada una cumple funciones distintas dentro del sistema estructural y se aplica según el tipo de carga, el diseño de la edificación y las condiciones del terreno. A continuación, se detallan sus principales diferencias:
| Característica | Zapata corrida | Zapata aislada |
|---|---|---|
| Elemento que soporta | Muros continuos | Columnas individuales |
| Forma | Alargada | Rectangular o cuadrada |
| Distribución de carga | Continua | Puntual |
| Uso común | Viviendas con muros de carga | Estructuras con columnas |
| Construcción | Bajo muros | Bajo columnas |
La zapata corrida continúa siendo una de las soluciones de cimentación más utilizadas en construcciones residenciales debido a su capacidad para distribuir cargas de manera uniforme y adaptarse a sistemas estructurales basados en muros.
Sin embargo, elegir sus dimensiones únicamente por recomendaciones generales puede generar problemas futuros. Antes de construir es necesario considerar el tipo de suelo, cargas de la estructura y especificaciones del proyecto.
Una cimentación correctamente diseñada permite mejorar la estabilidad, seguridad y durabilidad de cualquier construcción.
