Rejilla Electroforjada: Acero Certificado para Plataformas Industriales

Rejilla electroforjada para tráfico ligero o pesado. Destacada por su alta resistencia y durabilidad en infraestructura industrial y pública. Su diseño optimiza el flujo de líquidos y proporciona una superficie antiderrapante, ideal para zonas de carga. Ofrecemos rejilla metálica en diversas medidas que se ajustan a las necesidades de cada proyecto, brindando una solución confiable.

¡Realiza tu cotización de Rejilla Electroforjada ahora!

Especificaciones Técnicas de la Rejilla Electroforjada

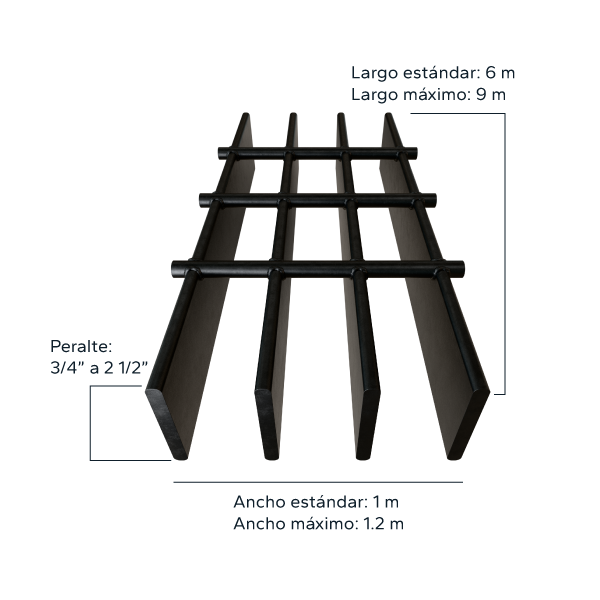

Rejilla Electroforjada Medidas del Panel

Dimensión estándar: 1000 mm x 6000 mm
Ancho máximo: 1200 mm
Largo máximo: 9000 mm

Solicita dimensiones especiales a partir de 13 toneladas. Si requieres el corte del tablero de tus rejillas a la medida de tus proyectos, es necesario proporcionar los planos de obra y la autorización del área de ingeniería.

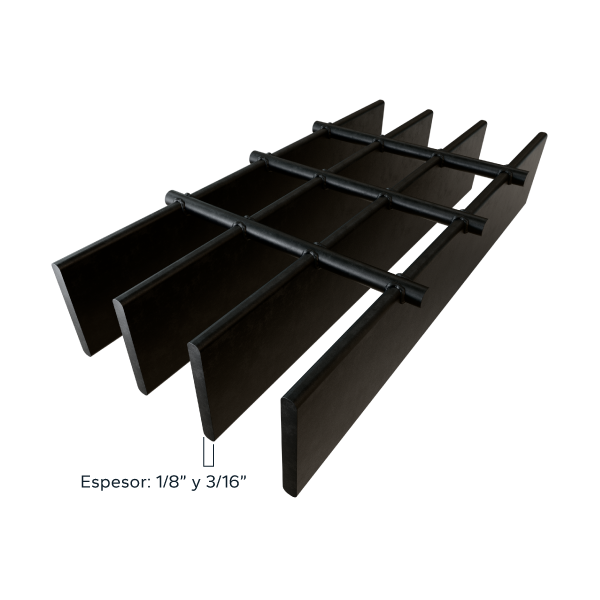

Peralte

Espesor 1/8

3/4
1
1 1/4
1 1/2

Espesor 3/16

3/4
1
1 1/4
1 1/2
1 3/4
2
2 1/4
2 1/2

Rejilla Electroforjada Peso en kg/m²

1/8

3/4: 18.74 a 32.73 kg/m²
1: 24.12 a 41.91 kg/m²

1 1/4: 29.50-51.09 kg/m²

1 1/2: 34.88-60.27 kg/m²

3/16

3/4: 26.81 a 46.50 kg/m²

1: 34.88 a 60.27 kg/m²

1 1/4: 42.95 a 74.03 kg/m²

1 1/2: 51.02 a 87.80 kg/m²

1 3/4: 59.74 a 102.86 kg/m²

2: 67.81 a 116.63 kg/m²

2 1/4: 75.88 a 130.40 kg/m²

2 1/2: 83.95 a 144.17 kg/m²

Tabla de Datos Técnicos

Tabla de Pesos Teóricos
ACERO AL CARBÓN
Modelo		W11-50	W11-100	W13-50	W13-100	W15-50	W15-100	W16-50	W16-100	W19-50	W19-100
SEPARACIÓN SOLERAS		17.46	17.46	20.64	20.64	23.81	23.81	24.61	24.61	30.16	30.16
SEPARACIÓN REDONDOS		50.00	100.00	50.00	100.00	50.00	100.00	50.00	100.00	50.00	100.00
Espesor	Peralte	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²	kg/m²
		1/8	3/4	32.73	30.13	28.43	25.85	25.63	23.02	25.20	22.57	21.33	18.74
			1	41.91	39.31	36.19	33.60	32.44	29.83	31.85	29.22	26.71	24.12
1 1/4	51.09		48.49	43.94	41.36	39.24	36.63	38.50	35.87	32.09	29.50
1 1/2	60.27		57.67	51.70	49.11	46.05	43.44	45.14	42.51	37.48	34.88
3/16	3/4	46.50	43.90	40.06	37.48	35.84	33.23	35.17	32.54	29.40	26.81
	1	60.27	57.67	51.70	49.11	46.05	43.44	45.14	42.51	37.48	34.88
	1 1/4	74.03	71.44	63.33	60.75	56.25	53.65	55.11	52.48	45.55	42.95
	1 1/2	87.80	85.21	74.96	72.38	66.46	63.86	65.09	62.45	53.62	51.02
	1 3/4	102.86	99.62	87.87	84.65	77.96	74.71	76.36	73.08	62.98	59.74
	2	116.63	113.39	99.51	96.28	88.17	84.92	86.33	83.05	71.05	67.81
	2 1/4	130.40	127.16	111.14	107.92	98.38	95.13	96.30	93.02	79.12	75.88
	2 1/2	144.17	140.93	122.77	119.55	108.59	105.34	106.27	102.99	87.19	83.95

Tabla de Cargas Permisibles
Modelo		W19-100		Acero al carbón
Solera	Peralte (mm)	Espesor (mm)	Carga	kg/m - cm/ deflexión en mm
Solera	Peralte (mm)	Espesor (mm)	Carga	50	75	100	125	150	175	200	225	250	275
3/4 x 1/8	19.05	3.175	U	2,183	1,158	656	416	-	-	-	-	-	-
	19.05	3.175	Du	1,491	3,825	6,819	10,627	-	-	-	-	-	-
	19.05	3.175	C	604	431	324	259	-	-	-	-	-	-
	19.05	3.175	Dc	1,184	3,059	5,459	8,508	-	-	-	-	-	-
3/4 x 3/16	19.05	4.762	U	3,276	1,739	984	622	-	-	-	-	-	-
	19.05	4.762	Du	1,491	3,825	6,819	10,627	-	-	-	-	-	-
	19.05	4.762	C	908	646	486	387	-	-	-	-	-	-
	19.05	4.762	Dc	1,184	3,059	5,459	8,508	-	-	-	-	-	-
1 x 1/8	25.4	3.175	U	3,886	2,060	1,166	739	512	377	-	-	-	-
	25.4	3.175	Du	1,112	2,862	5,123	7,974	11,448	15,612	-	-	-	-
	25.4	3.175	C	1,076	766	576	460	383	329	-	-	-	-
	25.4	3.175	Dc	0,921	2,296	4,088	6,373	9,168	12,498	-	-	-	-
1 x 3/16	25.4	4.762	U	5,821	3,090	1,748	1,108	769	563	-	-	-	-
	25.4	4.762	Du	1,112	2,862	5,123	7,974	11,448	15,612	-	-	-	-
	25.4	4.762	C	1,611	1,150.125	864	689	574	492	-	-	-	-
	25.4	4.762	Dc	0,921	2,296	4,088	6,373	9,168	12,498	-	-	-	-
1 1/4 x 1/8	31.75	3.175	U	6,065	3,222	1,823	1,155	800	588	447	-	-	-
	31.75	3.175	Du	0,921	2,296	4,088	6,373	9,168	12,498	16,293	-	-	-
	31.75	3.175	C	1,681	1,197	901	717	598	513	448	-	-	-
	31.75	3.175	Dc	0,744	1,827	3,274	5,108	7,341	9,99	13,052	-	-	-
1 1/4 x 3/16	31.75	4.762	U	9,097	4,829	2,733	1,730	1,199	882	672	-	-	-
	31.75	4.762	Du	0,921	2,296	4,088	6,373	9,168	12,498	16,293	-	-	-
	31.75	4.762	C	2,519	1,797	1,351	1,077	896	768	671	-	-	-
	31.75	4.762	Dc	0,744	1,827	3,274	5,108	7,341	9,99	13,052	-	-	-
1 1/2 x 1/8	38.1	3.175	U	8,736	4,635	2,625	1,660	1,150	847	648	510	415	340
	38.1	3.175	Du	0,758	1,925	3,415	5,321	7,638	10,421	13,572	17,189	21,225	25,675
	38.1	3.175	C	2,419	1,725	1,296	1,034	860	738	645	573	516	469
	38.1	3.175	Dc	0,614	1,53	2,731	4,254	6,111	8,331	10,877	13,766	16,996	20,519
1 1/2 x 3/16	38.1	4.762	U	13,106	6,955	3,935	2,492	1,726	1,269	960	768	620	510
	38.1	4.762	Du	0,758	1,925	3,415	5,321	7,638	10,421	13,572	17,189	21,225	25,675
	38.1	4.762	C	3,630	2,587	1,945	1,551	1,291	1,107	968	860	775	704
	38.1	4.762	Dc	0,614	1,53	2,731	4,254	6,111	8,331	10,877	13,766	16,996	20,519
1 3/4 x 3/16	44.45	4.762	U	17,830	9,468	5,356	3,390	2,349	1,729	1,320	1,042	844	694
	44.45	4.762	Du	0.653	1.653	2.923	4.549	6.552	8.927	11.652	14.746	17.442	22
	44.45	4.762	C	4.933	3.522	2.494	2.111	1.854	1.507	1.317	1.154	1.054	957
	44.45	4.762	Dc	0.516	1.308	2.341	3.639	5.246	7.128	9.322	11.794	14.561	17.584
2 x 3/16	50.8	4.762	U	23,239	12,364	6,944	4,329	2,756	2,059	1,612	1,283	1,045	857
	50.8	4.762	Du	0.556	1.431	2.561	3.989	5.742	7.812	10.179	12.901	15.958	19.243
	50.8	4.762	C	6.449	4.601	3.457	2.756	2.295	1.968	1.720	1.530	1.376	1.250
	50.8	4.762	Dc	0.451	1.159	2.044	3.136	4.584	6.121	8.157	10.318	12.742	15.389
2 1/4 x 3/16	57.15	4.762	U	29,480	15,648	8,857	5,605	3,883	2,857	2,179	1,724	1,398	1,151
	57.15	4.762	Du	0.491	1.282	2.264	3.537	5.301	6.938	9.065	11.476	14.116	17.099
	57.15	4.762	C	0.386	1.011	1.823	2.836	4.088	5.456	7.249	9.116	11.324	13.68
	57.15	4.762	Dc	0.372	0.913	1.642	2.546	3.672	5.001	6.526	8.251	10.19	12.327

Tablas de Claros Máximos
Tipo de Carga Vehicular
MODELO W19-100 W19-50 SOLERA DE CARGA

	Camion Tipop		Tráfico de auto	Montacargas (capacidad)
	H-15	H-20	Automóvil 6500lb 2948 kg	4000 lb 1814 kg	6000 lb 2722 kg	8000 lb 3629 kg	10000 lb 4536 kg
	(Pulg)
3/16" x 1"	198	223	302	134	129	114	129
3/16" x 1 1/4"	241	270	412	167	157	143	157
3/16" x 1 1/2"	293	332	555	208	194	169	194
1/4" x 1 1/2"	348	397	765	275	245	211	231
3/16" x 1 3/4"	342	387	718	258	233	198	223
3/16" x 2"	388	437	897	314	275	236	255
1/4" x 2"	491	540	1208	436	372	307	332
3/16" x 2 1/4"	441	490	1108	378	329	275	294
3/16" x 2 1/2"	505	555	1362	456	387	317	342
1/4" x 2 1/2"	647	696	1490	633	530	432	451

Tabla de Tipo de Carga Vehícular
TABLA INFORMATIVA PARA TIPO W19-50, W19-100
Tipo de Solera

	250 kg/cm²		200 kg/cm²		150 kg/cm²		Tráfico de auto		5 Ton Montacargas		3 Ton Montacargas		1 Ton Montacargas
	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)	(Pulg)	(mm)
1 x 1/4	12	304	10	254	9	228	12	304	7	177	6	152	7	177
1 x 3/8	14	355	13	330	11	279	16	406	9	228	8	203	9	228
1 1/4 x 1/4	15	381	13	330	12	304	17	431	9	228	8	203	10	254
1 1/4 x 3/8	18	457	16	406	14	355	23	584	12	304	10	254	14	355
1 1/2 x 1/4	18	457	16	406	14	355	23	584	11	279	10	254	13	330
1 1/2 x 3/8	22	558	20	508	18	457	30	762	14	355	13	330	19	482
1 3/4 x 1/4	21	533	19	482	17	431	29	736	14	355	12	304	17	431
1 3/4 x 3/8	26	660	23	584	21	533	38	965	18	457	17	431	25	635
2 x 1/4	24	609	22	558	20	508	37	939	16	406	15	381	22	558
2 x 3/8	30	762	28	711	26	660	46	1168	22	558	21	533	33	838
2 1/4 x 1/4	27	685	25	635	23	584	45	1143	19	482	18	457	28	711
2 1/4 x 3/8	34	863	32	812	31	787	53	1346	26	660	26	660	41	1041
2 1/2 x 1/4	30	762	28	711	27	685	52	1320	22	558	22	558	34	863
2 1/2 x 3/8	40	1016	38	965	36	914	59	1498	31	787	31	787	50	1270
3 x 1/4	39	990	37	939	35	889	62	1574	30	762	30	762	49	1244
3 x 3/8	52	1320	50	1270	49	1244	71	1803	43	1092	44	1117	61	1549
3 1/2 x 1/4	48	1219	46	1168	45	1143	72	1828	39	990	40	1016	62	1574
3 1/2 x 3/8	60	1524	60	1524	60	1524	83	2108	56	1422	58	1473	71	1803
4 x 1/4	59	1498	58	1473	57	1447	83	2108	50	1270	51	1295	71	1803
4 x 3/8	68	1727	68	1727	69	1752	95	2413	66	1676	68	1727	81	2057
4 1/2 x 1/4	69	1752	69	1752	70	1778	96	2438	61	1549	64	1625	82	2082
4 1/2 x 3/8	71	1803	71	1803	72	1828	96	2438	69	1752	71	1803	84	2133
5 x 1/4	75	1905	75	1905	75	1905	96	2438	72	1828	74	1879	89	2260
5 x 3/8	85	2159	85	2159	86	2184	96	2438	83	2108	85	2159	96	2438

Accesorios de Instalación

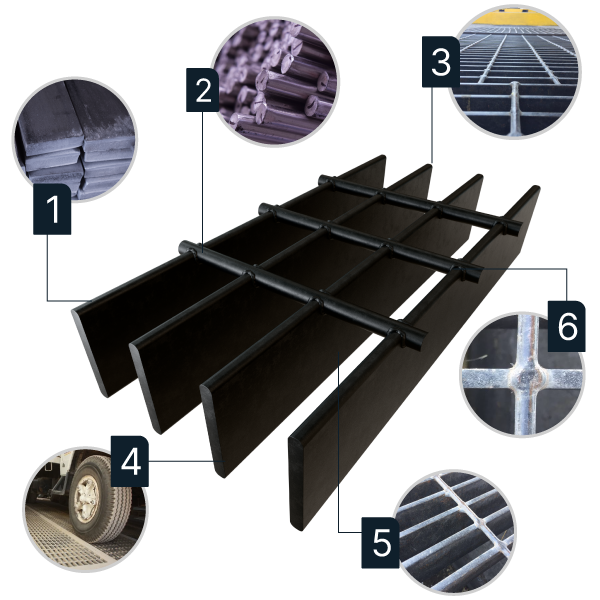

Características Clave de la Rejilla de Acero

Soleras portantes: laminadas en caliente con bajo contenido de silicio, soportan las cargas a las que se somete la rejilla.
Perfiles redondos o varillas atiesadoras: dispuestas transversalmente respecto a las soleras, cumplen la función de unir a estas últimas.
Carga uniforme permisible: desde 2,183 kg/m², (solera de ¾” x 1/8″ y separación entre apoyos de 50 cm) hasta 1,418 kg/m² (solera 2½” x 3/16″ y separación entre apoyos de 275 cm).
Carga concentrada permisible: desde 604 kg/m (solera de ¾” x 1/8″ y separación entre apoyos de 50 cm) hasta 1,953 kg/m (solera 2½” x 3/16″ y separación entre apoyos de 275 cm).

Estructura abierta con diversas separaciones: permite un drenaje eficiente de líquidos y facilita la limpieza.

Fabricación por electroforjado: combina presión y corriente eléctrica controladas en cada punto de cruce entre soleras y varillas, logrando una unión sólida y altamente resistente.

Rejilla Electroforjada Ficha Técnica

Accede en cualquier momento a la información detallada y especificaciones de tu material. ¡Descarga la ficha técnica directamente en tu dispositivo para consultarla de manera rápida y precisa!

Tipos de Rejilla de Acero

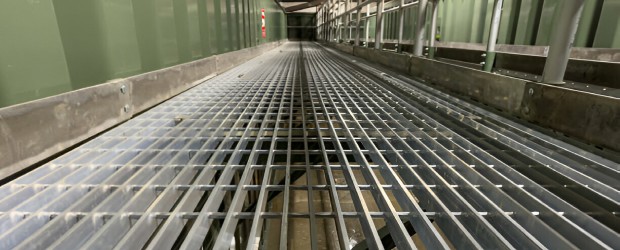

Rejilla Electroforjada de Tráfico Ligero

Esta rejilla metálica es ideal para tránsito bajo o moderado de personas y vehículos, aplicada en plantas industriales, edificios arquitectónicos, áreas públicas y cubiertas de drenaje y ventilación.

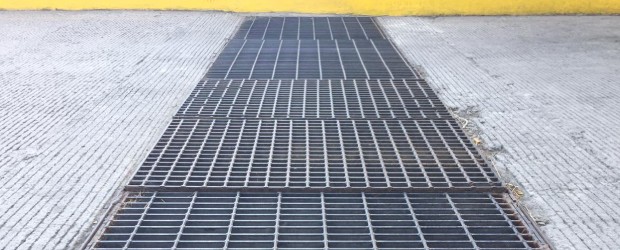

Rejilla Electroforjada de Tráfico Pesado

Rejilla electroforjada para tráfico vehicular, con soleras más gruesas que proporcionan una alta capacidad de carga, desde 250 kg/cm² hasta 4536 kg.

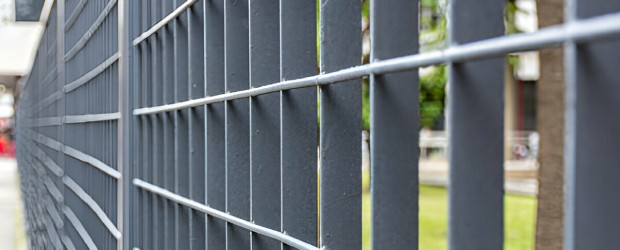

Cercas de Seguridad

Productos de acero prefabricados para protecciones, enrejados y vallas perimetrales en espacios como aeropuertos, zonas militares, viviendas, edificios y más.

Superficies de la Rejilla Electrosoldada

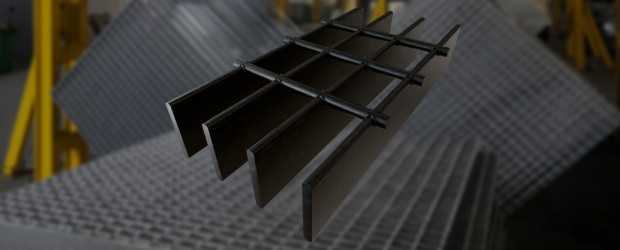

Rejilla Electroforjada Lisa

Rejilla con superficie lisa y uniforme, destaca por su alta capacidad de carga y resistencia en aplicaciones industriales y comerciales que requieren durabilidad y seguridad.

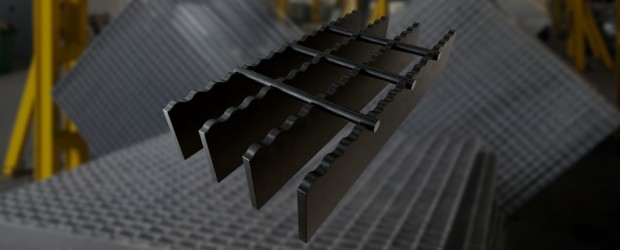

Rejilla Electroforjada Dentada

Con un diseño que incorpora un relieve en la solera, esta rejilla ofrece una superficie antiderrapante, garantizando mayor seguridad en zonas de alto riesgo.

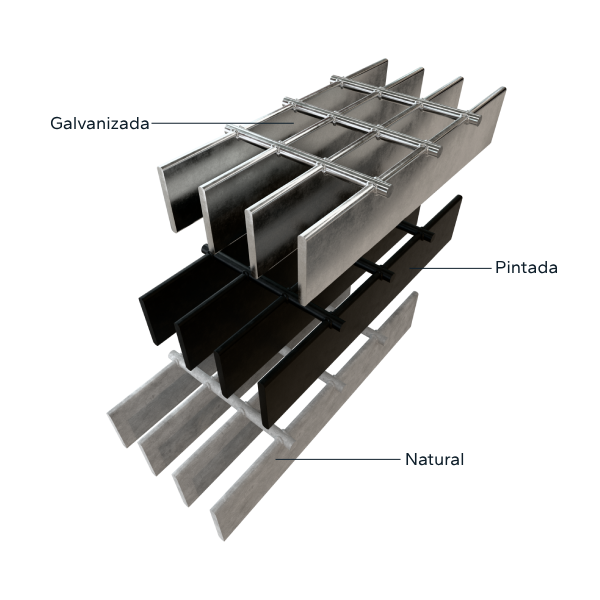

Acabados de la Rejilla de Acero

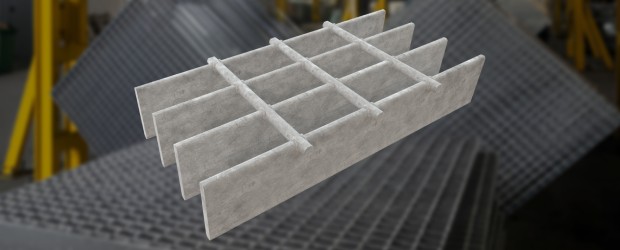

Rejilla de acero Electroforjada Natural

Ideal para instalación bajo condiciones ambientales poco agresivas. Este acabado proporciona una estética industrial de gran valor en la construcción de elementos arquitectónicos.

Rejilla de Acero Electroforjada Pintada

Este acabado proporciona una mayor resistencia al desgaste y una durabilidad extendida en entornos con exposición moderada a factores climáticos.

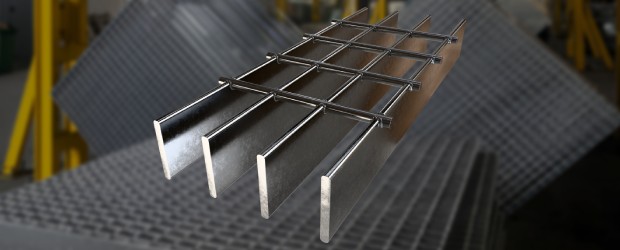

Rejilla Electroforjada Galvanizada

Diseñada para entornos expuestos a la humedad, cambios de temperatura y agentes químicos, ofrece alta resistencia frente a la oxidación y mayor durabilidad en condiciones exigentes.

Modelos de Rejilla Metálica

Calidad Certificada

La rejilla electroforjada cumple con las normas NAAMM MGB 531-17, MGB 532-19 y MGB 533-09. Además la rejilla galvanizada se fabrica con base en la norma ASTM 123. Solicita el certificado correspondiente al finalizar tu compra.*

Esta documentación garantiza que adquiriste materiales de alto rendimiento, diseñados para satisfacer las demandas de los proyectos de construcción o manufactura más exigentes.

*Cada material puede contar con certificaciones distintas. Pregunta a tu asesor por el cumplimiento de las normas correspondientes al producto adquirido y la calidad del mismo.

Beneficios de Uso

Elevada capacidad de carga: su composición le confiere óptima capacidad portante ya sea en las rejillas de tráfico ligero o pesado.

Seguridad: fabricada para brindar estabilidad estructural, así como seguridad a los usuarios gracias a su entramado y diseño antiderrapante.

Instalación rápida y eficaz: su sistema de fijación por sujetadores agiliza los tiempos de construcción para una entrega oportuna de proyectos.

Calidad certificada: nuestras rejillas cumplen con normas de calidad de carácter internacional, lo que asegura un rendimiento eficaz en cada aplicación.

Aplicaciones de la Rejilla Electroforjada

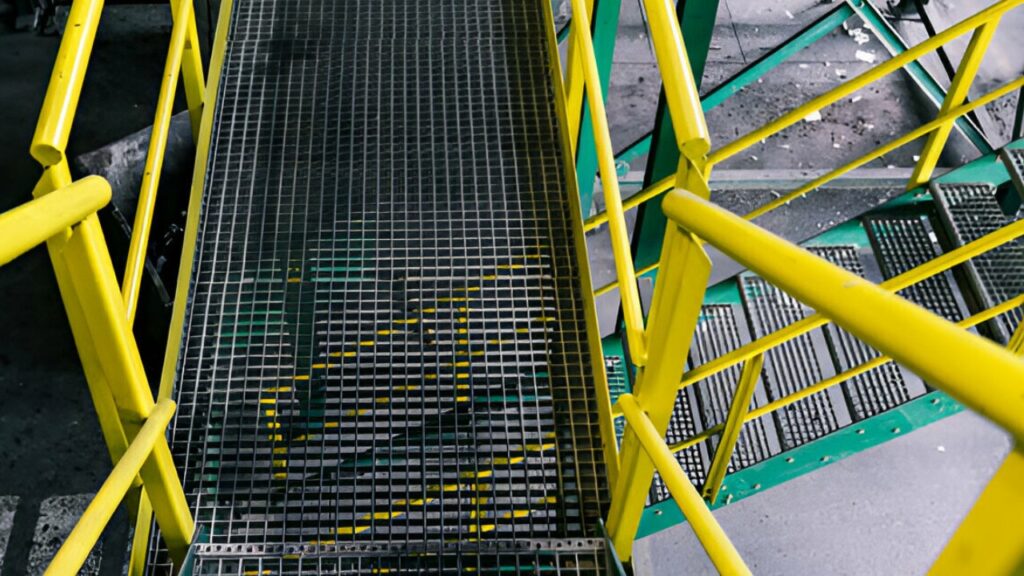

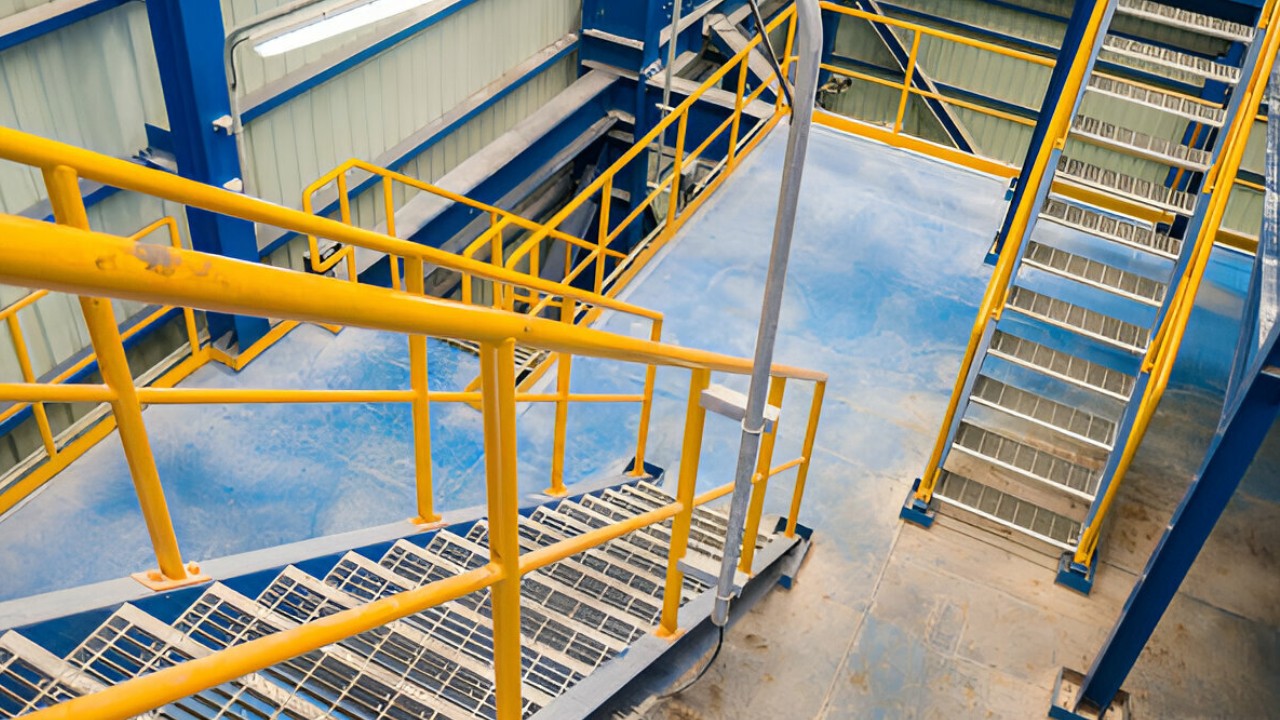

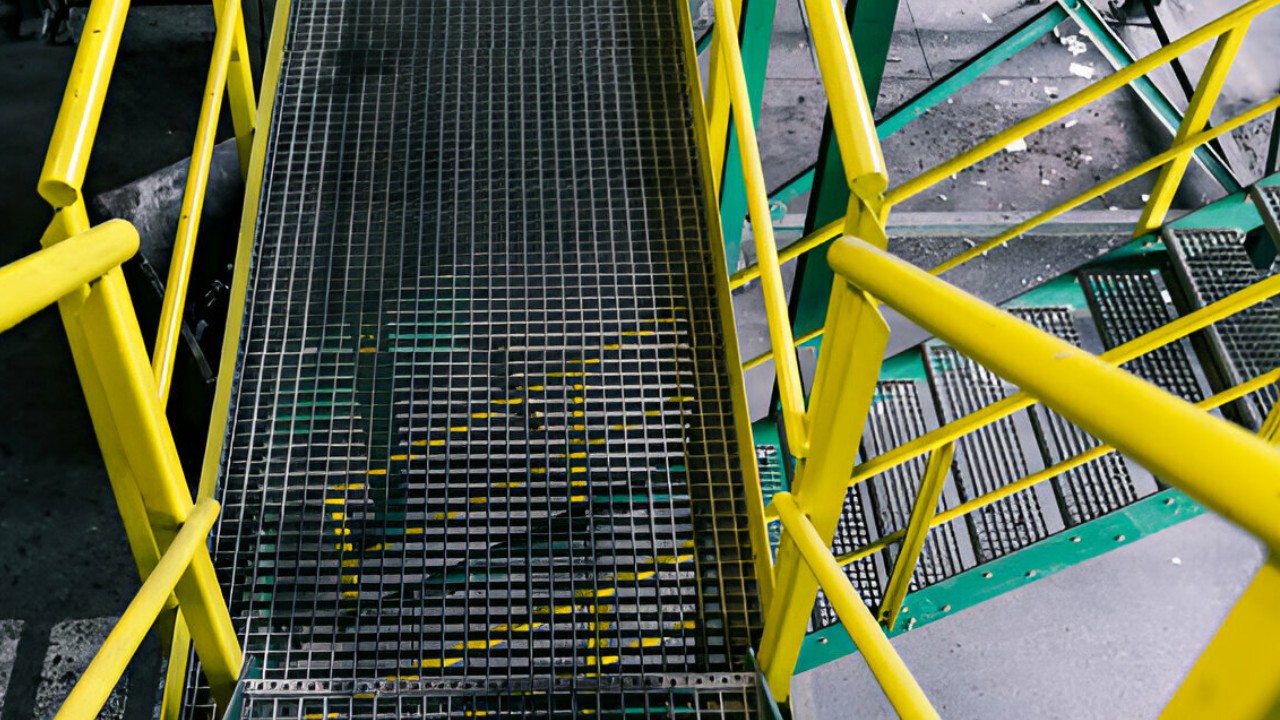

Escaleras industriales
Plataformas de trabajo
Superficies antiderrapantes

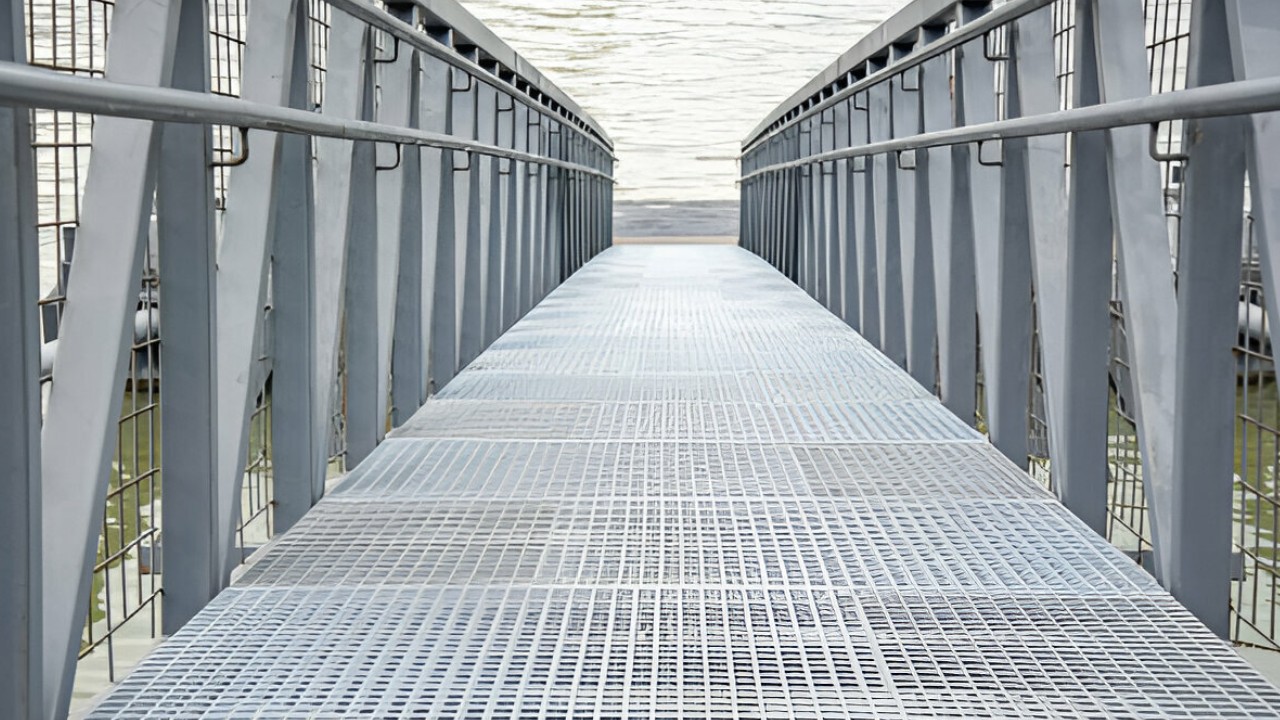

Infraestructura pública

Venta de Rejilla Electroforjada

Somos líderes en venta de rejilla electroforjada desde hace más de 10 años. Para conocer tanto el costo como la disponibilidad de este producto y realizar tu pedido, comunícate con un ejecutivo de ventas al 55 5888 9667, en un horario de lunes a viernes de 8:30 a 18:00 horas. O bien, completa el formulario de nuestra página de contacto y recibe una cotización a la brevedad.

Considera que el precio de la rejilla electroforjada puede cambiar de acuerdo al costo del acero a nivel nacional e internacional. Por ello, nuestro equipo está preparado para brindarte cotizaciones 100% actualizadas, con precios competitivos por volumen y tonelada, lo que te ayudará a optimizar la inversión en construcciones de gran magnitud.

¡Hablemos! Nos comprometemos a superar las condiciones de compra de la competencia para brindarte la mejor opción del mercado. ¡Permítenos formar parte de tu proyecto hoy mismo!

Cobertura de Distribución

Realiza tu pedido de rejilla electroforjada desde cualquier estado de la república mexicana. Contamos con envíos 100 % asegurados a más de 4 mil localidades en todo el país. O bien, si lo prefieres, recolecta tus materiales en tan solo 48 horas en alguna de nuestras bodegas ubicadas en la Zona Metropolitana del Valle de México. ¡Pregunta a tu asesor por las condiciones de entrega!

Preguntas Frecuentes

¿Qué es la rejilla electroforjada?

Una rejilla electroforjada es una pieza rectangular abierta de acero al carbón o galvanizado compuesta por soleras y varillas atiesadoras, las cuales le brindan una destacada capacidad portante y estabilidad estructural. Este producto es de gran utilidad en la configuración de pisos y plataformas industriales, además de coladeras en infraestructura pública.

¿Cuánto cuesta la rejilla electroforjada?

El precio de la rejilla electroforjada varía según los cambios en el mercado del acero a nivel nacional e internacional. Comunícate al 55 5888 9667 para obtener el precio actualizado de este producto. Un asesor te brindará una cotización personalizada. Recuerda que estamos listos para mejorar cualquier cotización.

¿Cómo funciona la rejilla electroforjada?

Las soleras de la rejilla electroforjada soportan las cargas permisibles o cargas uniformes de los objetos o personas que se colocan o transitan sobre ellas. Las varillas atiesadoras, por su parte, mantienen la unión de las soleras. Esto proporciona una superficie resistente y segura, mientras permite un adecuado flujo de agua u otras sustancias.

¿Cuánto peso soporta la rejilla electroforjada?

La capacidad de carga de una rejilla electroforjada depende del tipo de tráfico para el que esté hecha (ligero o pesado), así como del modelo y peralte del producto, además de la separación entre los apoyos en los que se instale. Cada configuración está diseñada para ofrecer un rendimiento seguro y eficiente en función de las necesidades del proyecto.

¿Necesitas más información? Contáctanos y recibe tu
cotización totalmente personalizada.

OTROS CLIENTES TAMBIÉN COMPRARON

Perfil Tubular

Perfil tubular, idóneo para la configuración de estructuras ligeras. Su diseño facilita el manejo, los cortes y dobleces, así como la integración en todo tipo de proyectos de pequeña a mediana escala. Ideal para aplicaciones que exigen precisión y rendimiento. Nuestro perfil se encuentra disponible en formato cuadrado y rectangular, en una amplia variedad de medidas y calibres.

Alambrón

Alambrón de acero de alta ductilidad y resistencia mecánica, diseñado para aplicaciones en refuerzo estructural y fabricación de componentes metálicos. Su facilidad de moldeado y soldabilidad agilizan el trabajo en obra. Nuestros rollos de alambrón de ¼ pesan entre 1500 y 2300 kg y se encuentran disponibles para envío inmediato a todo México.

Varillín

Varillín, varilla grado 6000 para el refuerzo del concreto en construcción. Componente para proyectos que demandan alta resistencia de tracción y torsión. Su diseño corrugado garantiza una excelente adherencia al concreto y brinda estabilidad estructural. Ofrecemos medidas y diámetros para construcción de castillos, cadenas y losas aligeradas de claros cortos.

Varilla

La Varilla Corrugada está diseñada para ofrecer una alta resistencia y durabilidad en estructuras de concreto de cualquier tipo. Fabricada con acero al carbón de excelente calidad, su superficie optimizada mejora la adherencia al concreto, asegurando una distribución eficiente de las cargas. Disponible en una variedad de calibres y medidas, se adapta perfectamente a las necesidades específicas de cada obra.

Viga IPS

La Viga IPS es ideal para la configuración de estructuras metálicas que requieren alta resistencia a cargas pesadas y flexión. Fabricado con acero al carbón laminado en caliente, el perfil IPS cuenta con un diseño que optimiza la unión mediante soldadura o pernos. Su robustez y capacidad para soportar esfuerzos dinámicos la convierten en una opción confiable para proyectos exigentes.

Tubo cédula 40

Tubo cédula 40, ideal para sistemas de conducción y estructuras sometidas a esfuerzos constantes. Disponible con o sin costura, fabricado en acero al carbón de alta resistencia mecánica. Su fabricación uniforme reduce el desgaste interno y extiende su vida útil. Contamos tubo negro cédula 40 con distintos diámetros, espesores y longitudes según las exigencias del proyecto.

Opiniones de nuestros clientes

Añadir una valoración

Rejilla Electroforjada

Valoración*

0/5

* La valoración es obligatoria

Nombre

* La respuesta es obligatoria

Tu valoración

La reseña es obligatoria
